根据地图经纬度绘制 canvas 电子围栏

第二版代码

根据地图经纬度绘制 canvas 电子围栏【2】

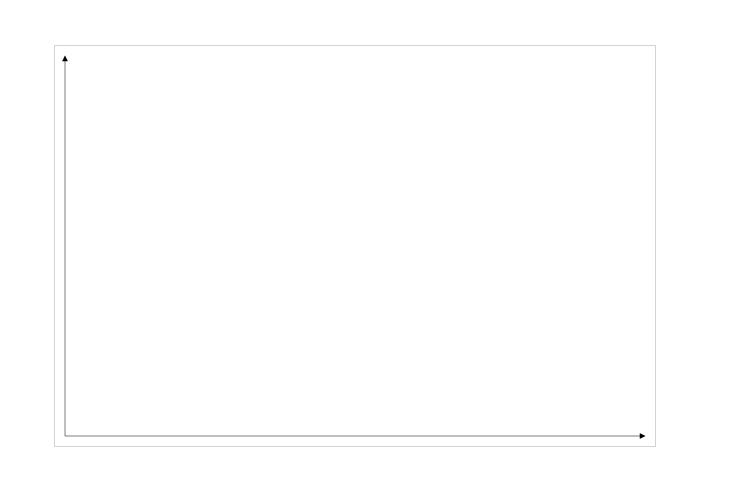

画个坐标轴

根据地图经纬度绘制 canvas 电子围栏-画个坐标.png

坐标转换

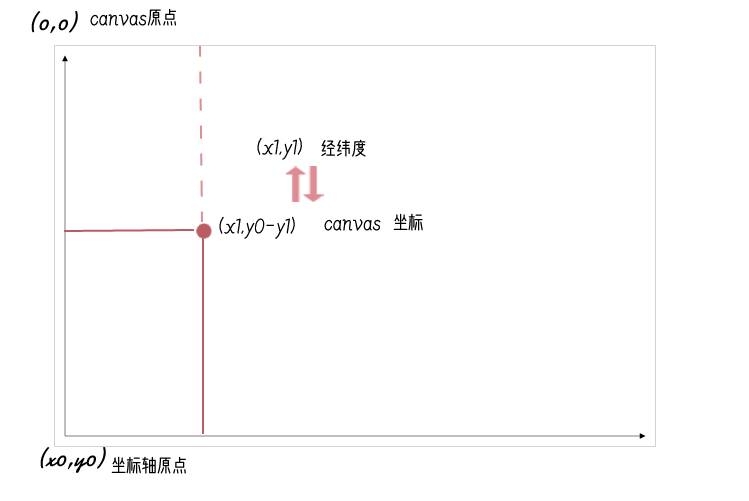

把输入的经纬度坐标转换为显示在 canvas 上的坐标


坐标放大

地图上的一小寸，是人类实际跨越的一大大大大……步

比如 A [39.075069,117.22905] 和 B [39.074902,117.22673] ，两个坐标点的值相差的量级只有 0.001。

而 canvas 是最小显示是1像素。

所以要把坐标放大，比如 100 万倍： 39.075069117 × 1000000 - 39.074902117 × 1000000 = 167，就可以在 canvas 上显示出两个点的距离了。

1
2
3
4
// 转换 并 放大 原始坐标
area = area.map(p => {
  return [p.x * scale + x0, (y0 - p.y) * scale];
});


这样，解决了坐标值的差距问题，又出现了另一个问题：_ 看不见点了！_

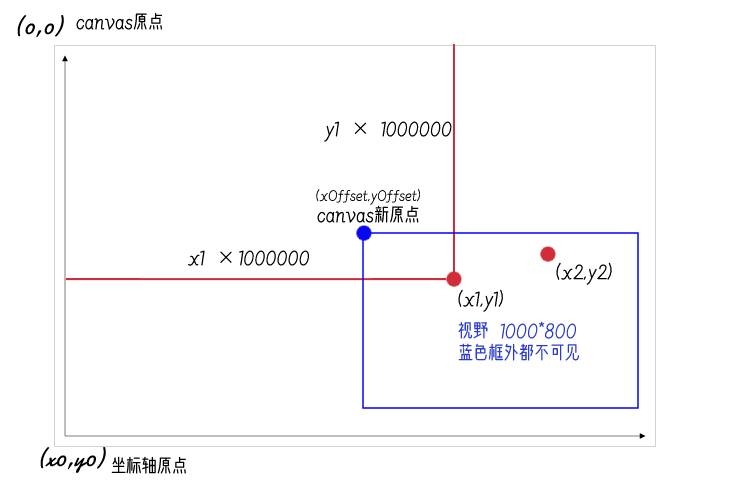

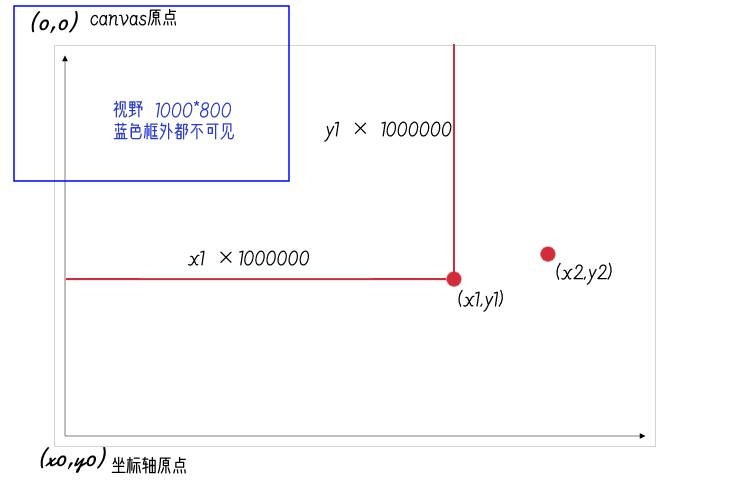

因为 canvas 的可见视野就是预设的 1000*800，如上图所示：蓝色框外都不可见！！

原点移动


通过 ctx.translate(-xoffset, -yoffset); 平移坐标原点，把经纬点所在的区域显示在视野里！

结果展示

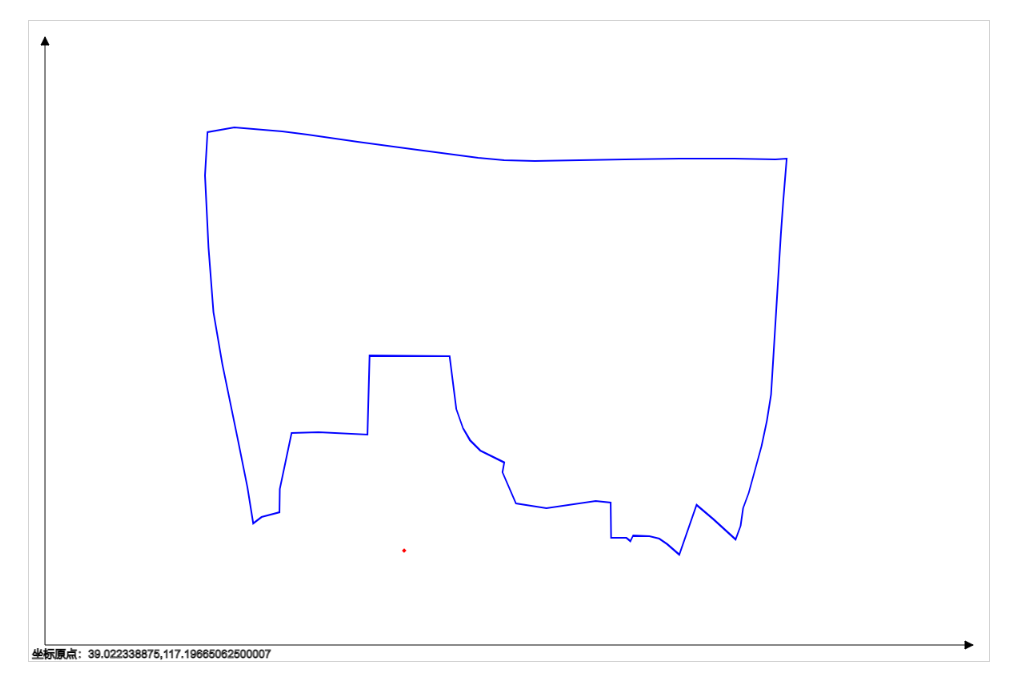

最终结果是这样的（测试红点是不是在电子围栏内？）


在线 DEMO

经纬度转直角坐标-根据地图经纬度绘制 canvas 电子围栏

核心代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
let myCanvas = document.querySelector('canvas');
let ctx = myCanvas.getContext('2d');
//原始数据
let points = [{"x":39.047335,"y":117.203573}]; //检测点
let area = [{"x":39.075069,"y":117.22905},{"x":39.074902,"y":117.22673}...] // 电子围栏坐标
// 所有点
const ALL_POINT = [...points, ...area];
let xMax = Math.max(...ALL_POINT.map(e => e.x));
let xMin = Math.min(...ALL_POINT.map(e => e.x));
let yMax = Math.max(...ALL_POINT.map(e => e.y));
let yMin = Math.min(...ALL_POINT.map(e => e.y));
// 根据canvas宽高计算缩放级别 占坐标视野的2/3
let xScale = ((canvasWidth / 3) * 2) / (xMax - xMin); // 每1坐标占多少宽度
let yScale = ((canvasHeight / 3) * 2) / (yMax - yMin); // 每1坐标占多少宽度
let scale = Math.min(xScale, yScale);
// 计算canvas原点坐标偏移量  居中显示
let xoffset = xMin * scale - canvasWidth / 3 / 2;
let yoffset = (y0 - yMax) * scale - canvasHeight / 3 / 2;
ctx.translate(-xoffset, -yoffset);
// 计算当前坐标轴的原点，并在canvas上画出数值
const X00 = x0 + xoffset;
const Y00 = y0 + yoffset;
// drawPoint(X00, Y00);
console.log('X00,Y00 放大：', X00, Y00);
console.log('X00,Y00 实际', X00 / scale, y0 - Y00 / scale);
ctx.font = '14px Arial';
ctx.strokeText(`坐标原点：${X00 / scale},${y0 - Y00 / scale}`, X00 - 16, Y00 + 16);
// 转换并放大原始坐标
area = area.map(p => {
  return [p.x * scale + x0, (y0 - p.y) * scale];
});
// 画多边形
drawArea(area);
// 画点
points.forEach(p => {
  const xx = p.x * scale + x0;
  const yy = (y0 - p.y) * scale;
  drawPoint(xx, yy);
});
function drawArea(area) {
  ctx.beginPath();
  ctx.lineWidth = 2;
  ctx.strokeStyle = 'blue';
  area.forEach(([xx, yy], i) => {
    if (i == 0) {
      ctx.moveTo(xx, yy);
    } else {
      ctx.lineTo(xx, yy);
    }
  });
  ctx.closePath();
  ctx.stroke();
}
function drawPoint(xxx, yyy) {
  ctx.beginPath();
  ctx.lineWidth = 4;
  ctx.strokeStyle = 'red';
  ctx.moveTo(xxx, yyy);
  ctx.lineTo(xxx + 2, yyy + 2);  // 用一个短的线段表示点
  ctx.closePath();
  ctx.stroke();
}
编辑文章✏
